El aislamiento acústico R_w (C; C_tr) de las ventanas debe determinarse mediante ensayo de acuerdo con la Norma EN ISO 140-3 (método de referencia) pero como alternativa para ventanas simples existe un procedimiento normativo en el Anexo B de la UNE-EN 14351-1:2006+A2 que permite calcular el aislamiento total de la ventana en función del vidrio usado.

PROCEDIMIENTO PARA DETERMINAR EL VALOR R_w (C;C_tr) DE LA VENTANA BASADO EN DATOS R_w (C;C_tr) DE LA UNIDAD DE VIDRIO AISLANTE (UVA).

Este procedimiento es aplicable a ventanas sencillas (practicables, abisagradas, pivotantes o deslizantes) con (UVA) de R_w < 39 dB o R_w+ Ctr < 35 Db.

Los pasos a seguir son los siguientes:

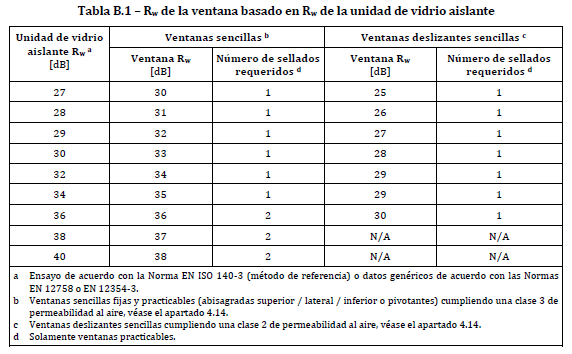

1) De la tabla B.1 obtenemos el R_w de la ventana basado en el R_w del UVA.





















2) De la tabla B.2 se obtiene el R_w+C_tr de la ventana a partir del R_w+C_tr del UVA.





















3) El valor C de la ventana se considera siempre = – 1 dB.

4) Se calcula el C_tr de la ventana: C_tr = R_w+C_tr de la ventana (del punto 2) – R_w de la ventana (del punto 1).

5) Ya tendríamos el R_w (C;C_tr) para un área de ventana ≤ 2,7 m².

6) Por último, si el área de la ventana es > 2,7 m² se aplican las correcciones de la Tabla B.3















Ejemplo:

Ventana de 2H practicable con un UVA de la marca MF, compuesto por 66.1 (8 air) 33.1  con R_w = 39 dB (-1,-5)

1) El R_w de la ventana ejemplo, en función a la tabla B.1, es de R_w = 37

2) El R_w+Ctr de la ventana ejemplo, en función de la tabla B.2, es R_w+Ctr = 33

3) El C de la ventana ejemplo es = -1 dB

4) El C_tr de la ventana ejemplo es = 33 – 37 = -4 dB

5) De forma que para la ventana ejemplo el R_w = 37 (-1,-4) dB para un área < 2,7 m²

6) Para otras áreas, en función a la tabla B.3, tendríamos los siguientes resultados:

           2,7 m² < Área ≤ 3,6 m² → R_w = 36 (-1,-4)

           3,6 m² < Área ≤ 4,6 m²→ R_w = 35 (-1,-4)

           Área > 4,6 m²→ R_w = 34 (-1,-4)
